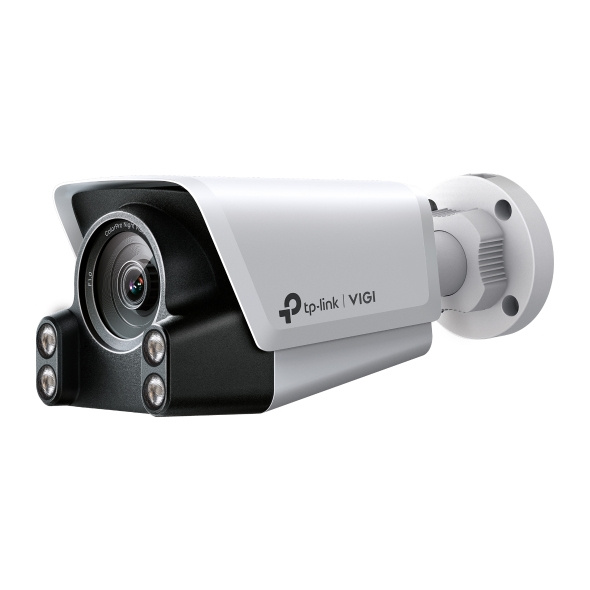

TP-Link VIGI C340S Rond IP-beveiligingscamera Buiten 2688 x 1520 Pixels Muur
171,-
TP-Link VIGI C340S Rond IP-beveiligingscamera Buiten 2688 x 1520 Pixels Muur
Merk:
TP LINK
| EAN: | 4895252500790 |
| SKU: | VIGI-C340S-4mm |
- Op werkdagen voor 22 uur besteld? Volgende werkdag geleverd! (24h)
Informatie
TP-Link VIGI C340S. Soort: IP-beveiligingscamera, Ondersteuning voor plaatsing: Buiten, Connectiviteitstechnologie: Bedraad. Montagewijze: Muur, Kleur van het product: Wit, Vormfactor: Rond. Minimale belichting: 0,0005 Lux, Kijkhoek lens, horizontaal: 95.2°, Kijkhoek lens, verticaal: 50.6°. Type beeldsensor: CMOS, Omvang optische sensor: 25,4 / 1,8 mm (1 / 1.8"). Detectieafstand: 70 m, Observatieafstand: 29 m, Herkenningsafstand: 14 mSpecificaties
Prestatie
Soort
IP-beveiligingscamera
Ondersteuning voor plaatsing
Buiten
Connectiviteitstechnologie
Bedraad
Wide Dynamic Range (WDR)
Dag/nacht modus
Lichtstroom
0,0005 lm
Dynamisch bereik
120 dB
Design
Vormfactor
Rond
Montagewijze
Muur
Kleur van het product
Wit
Materiaal behuizing
Metaal, Kunststof
Internationale veiligheidscode (IP)
IP67
Camera
Minimale belichting
0,0005 Lux
Kijkhoek lens, horizontaal
95.2°
Kijkhoek lens, verticaal
50.6°
Kijkhoek lens, diagonaal
114.7°
Bereik kantelhoek
-90 - 90°
Pan bereik
-90 - 90°
Camera sluitertijd
1/10000 s
Aantal privacy-maskerende gebieden
4
Beeldsensor
Omvang optische sensor
25,4 / 1,8 mm (1 / 1.8")
Progressive scan
Type beeldsensor
CMOS
Lenssysteem
Aantal lenzen
1
Detectieafstand
70 m
Observatieafstand
29 m
Herkenningsafstand
14 m
Brandpuntbereik
4 mm
Maximum aperture number
1
Identificatieafstand
7 m
Minimum aperture number
1
Vaste focale lengte
4 mm
Nachtkijker
Nachtvisie
Nachtkijker afstand
30 m
LED-type
Wit
Aantal verlichtingen LEDS
4
Video
Maximum resolutie
2688 x 1520 Pixels
Totaal aantal megapixels
4 MP
Videocompressieformaten
H.264, H.264+, H.265, H.265+
Ondersteunde grafische resoluties
1280 x 720 (HD 720), 1920 x 1080 (HD 1080), 2048 x 1280, 2304 x 1296, 2550 x 1440, 2688 x 1520
Maximaal 30 frames per seconde
60 fps
Ruisonderdrukking
Ruisonderdrukkingstechnologie
3D-ruisonderdrukking
Privézone maskeren
Bitrate
4 Mbps
Interessegebied-codering (ROI)
Audio
Ingebouwde luidsprekers
Sample rate
8 kHz
Signaal/ruis-verhouding
52 dB
Ingebouwde microfoon
Bereik bitsnelheid
64 - 64 Kbit/s
Netwerk
Ethernet LAN
Ethernet interface type
Fast Ethernet
Ondersteunde netwerkprotocollen
TCP/IP, UDP, ICMP, HTTP, HTTPS, DHCP, DNS, RTSP, NTP, UPnP UDP, SSL/TLS
Poorten & interfaces
Aantal Ethernet LAN (RJ-45)-poorten
1
Beveiliging
Wachtwoordbeveiliging
IP-adresfilter
Privacybescherming
Samenvattingsverificatie
Energie
Type stroombron
DC
Vermogensverbruik (max)
10,1 W
Stroomuitvoer (volt)
12
Eisen aan de omgeving
Bedrijfstemperatuur (T-T)
-30 - 60 °C
Temperatuur bij opslag
-40 - 60 °C
Relatieve vochtigheid in bedrijf (V-V)
0 - 95 procent
Luchtvochtigheid bij opslag
0 - 95 procent
Gewicht en omvang
Breedte
102 mm
Diepte
236 mm
Hoogte
99 mm
Inhoud van de verpakking
Aantal cameras
1
